產品型號: HOE-SIM7600CE-HEVBV3
外形尺寸: 50mm*60mm
電壓范圍: 直流DC 5V-38V
通訊方式: USB和TTL全功能串口
供電方式: USB、外接5V-38V、可接鋰電池
支持網絡: 4G全網通移動聯通電信2G3G4G
接口支持: USB、TF卡、語音輸入輸出、MicroSIM卡
天線接口: MAIN、AUX、GNSS、WIFI天線IPX接口

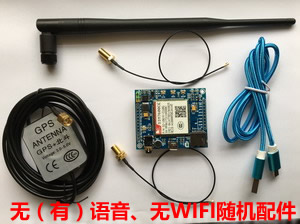

配置1：不含語音不含WIFI模塊
1、SIM7600CE-EVB模塊一個；
2、MICRO-USB線一條；
3、外置4G天線一條（含轉接線）；
4、外置3米GPS天線一個（含轉接線）；
配置2：含語音不含WIFI模塊
1、SIM7600CE-EVB模塊一個；
2、MICRO-USB線一條；
3、外置4G天線一條（含轉接線）；
4、外置3米GPS天線一個（含轉接線）；

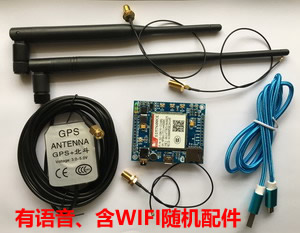

配置3：含語音含WIFI模塊
1、SIM7600CE-EVB模塊一個；
2、MICRO-USB線一條；
3、外置4G天線一條（含轉接線）；
4、外置3米GPS天線一個（含轉接線）；
5、外置WIFI天線一個（含轉接線）；

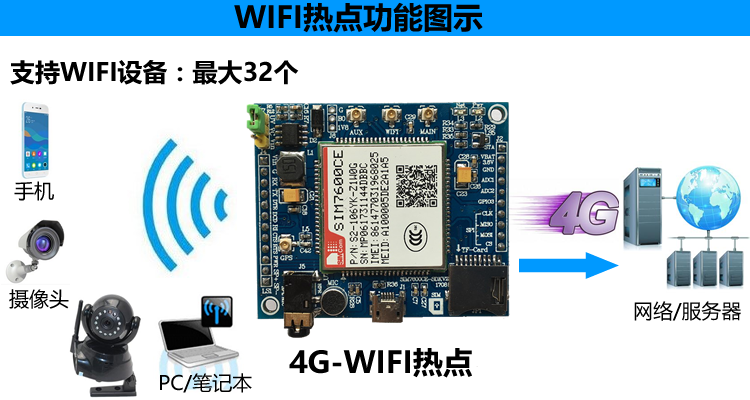

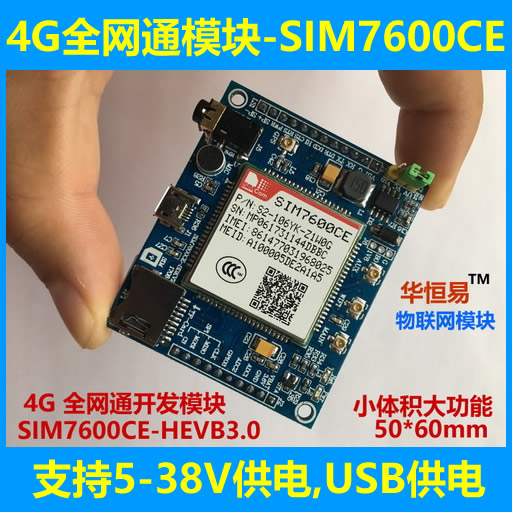

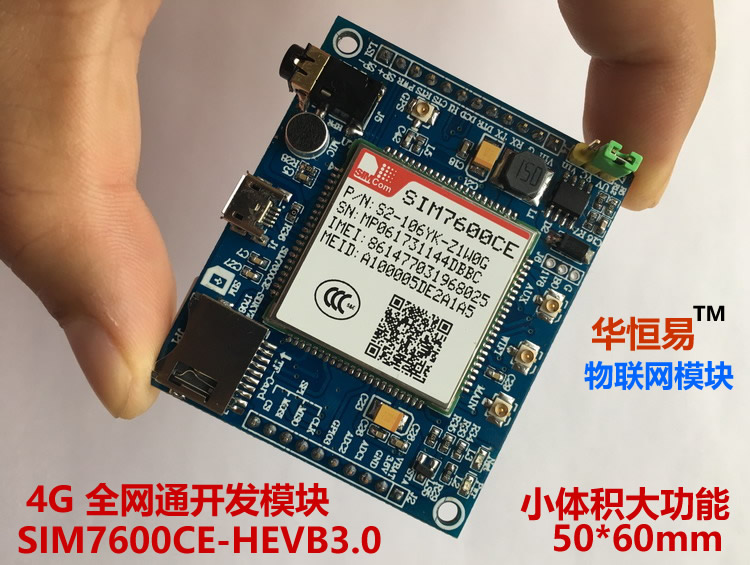

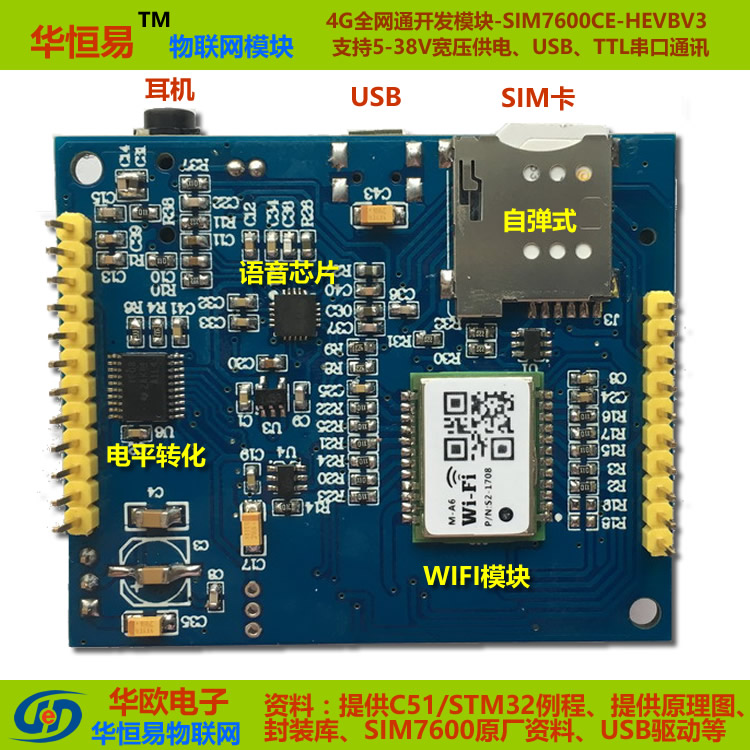

HOE-SIM7600CE-HEVB 4G開發模塊。支持全網通，支持USB通訊供電、外接5V-38V供電，支持語音功能，板載TF卡槽、可選WIFI模塊（只作為熱點，最大支持32路）、采用Mcro-SIM卡自彈卡槽。 可接3.7-4.2V鋰電池；

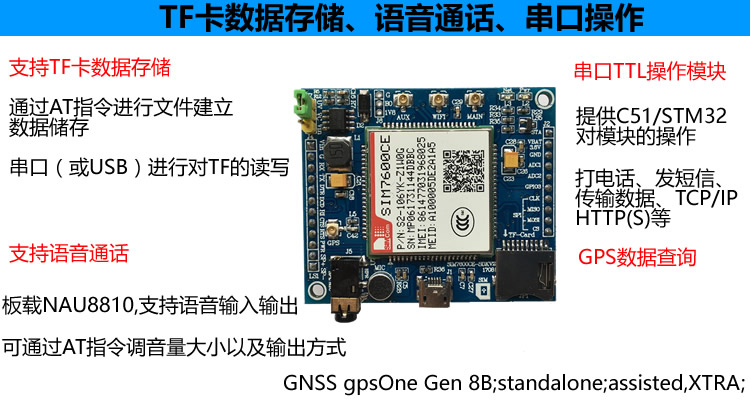

支持TCP/IP/UDP、HTTP、TTS、DTMF等功能、支持TF卡數據存儲等。
支持WINDOWS、LINUX、安卓驅動。

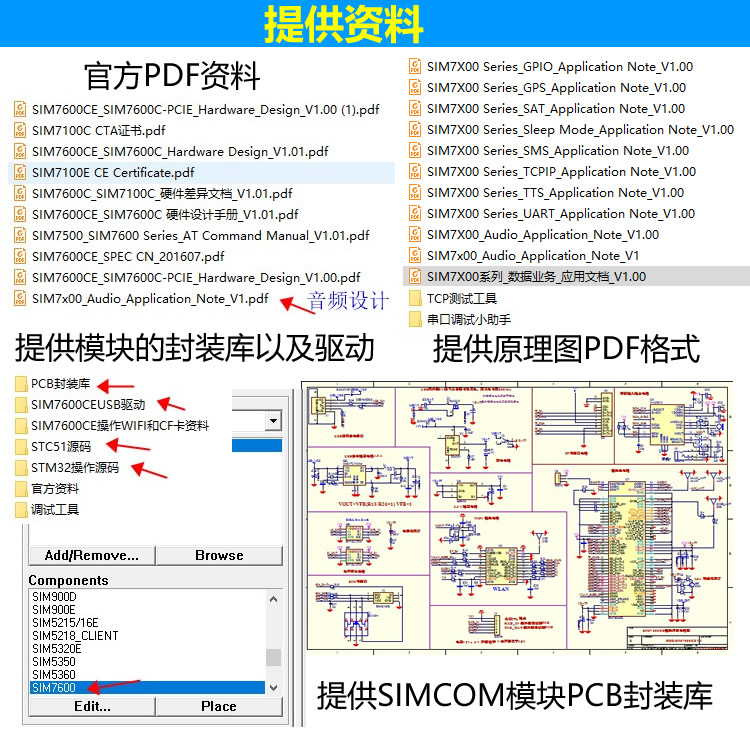

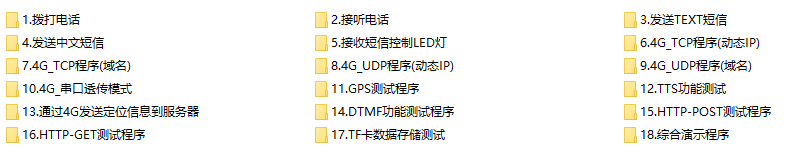

提供C51/STM32測試源碼。
提供原理圖/封裝庫等文件。
可以通過wifi傳輸視頻圖像，USB通訊。
支持GPS.GNSS,北斗定位。
上行傳輸速度：上行最大速率：50Mbps, 下行最大速率：150Mbps。
4G模塊為SIM7600CE全網通：支持移動、聯通、電信 2G/3G/4G網絡
1、尺寸大小：
PCB板子尺寸： 50*60mm
PCB定位孔：2個
2、供電電壓:
USB供電、鋰電池供電，外接直流 5-38V；
3、天線接口：
4G天線接口兩個(MAIN/AUX)、GPS天線接口、WIFI天線接口；
接口形式：IPX
4、串口TTL：
串口引出2.54間距-6P。

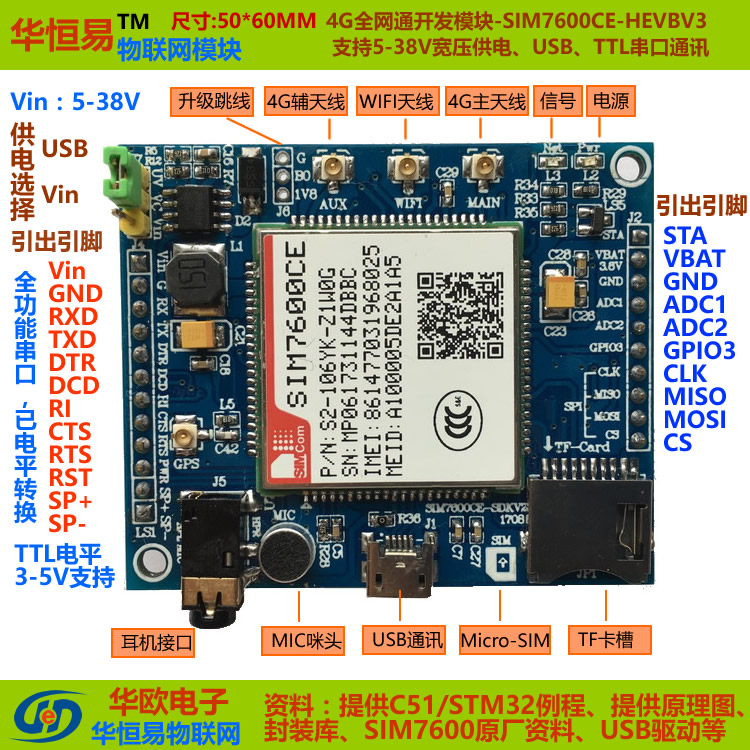

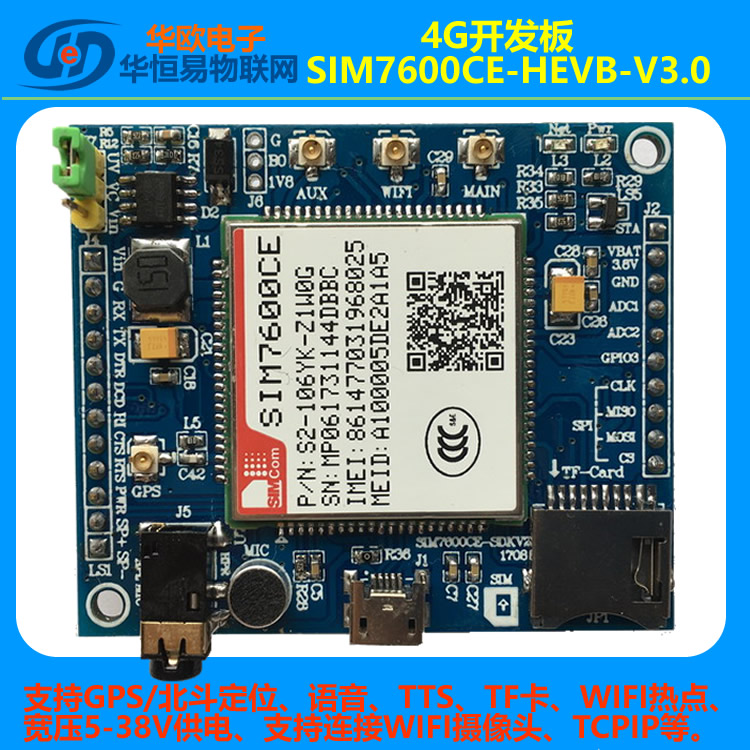

接口定義：
Vin GND RXD TXD DTR DCD RI CTS RTS RST SP+SP-
STA VBAT GND ADC1 ADC2 GPIO3 CLK MISO MOSI CS
已經做好1.8V轉3.8/4.0V轉化電路，支持3V/5V電平通訊。
6、USB驅動：
7、硬件基本功能：
（1）音頻輸入輸出（耳機以及麥克接口）；
（2）TF卡槽；
（3）SIM卡接口（MICRO-SIM）；
（4）天線接口：4G天線接口兩個(MAIN/AUX)、GPS天線接口、MIFI/WIFI天線接口；
（5）串口TTL接口；
（6）支持固件升級；
