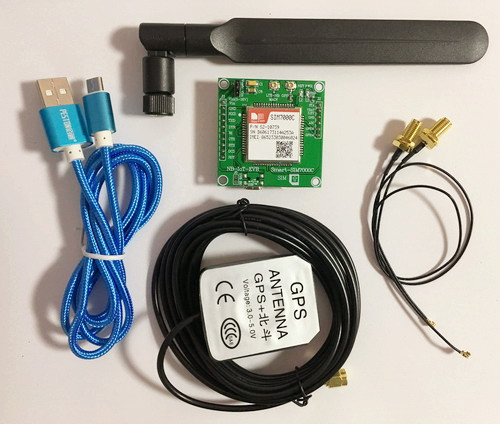

配置1：外置天線配置（含GPS天線）

1、Smart-SIM000C模塊一個；
2、MICRO-USB線一條；
3、外置LTE天線一個（含轉接線）；
4、外置3米GPS/北斗雙模天線一個（含轉接線）；

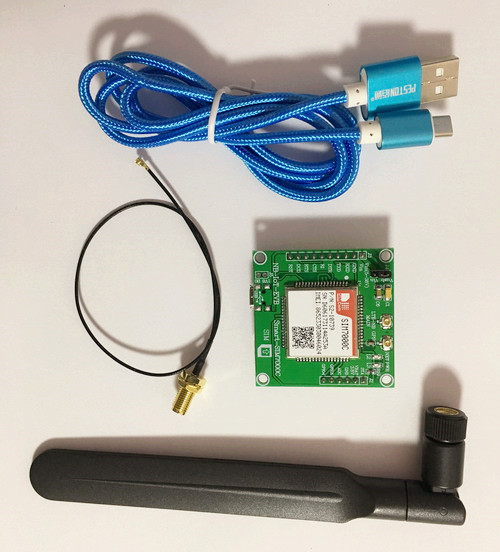

 配置2：外置天線配置（無GPS天線）

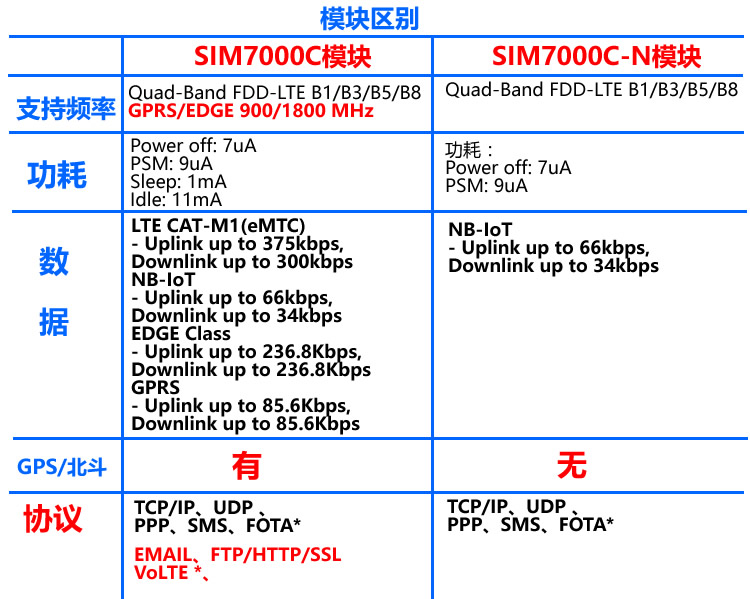

1、Smart-SIM000C(或者Smart-SIM7000C-N)模塊一個；
2、MICRO-USB線一條；
3、外置LTE天線一個（含轉接線）；

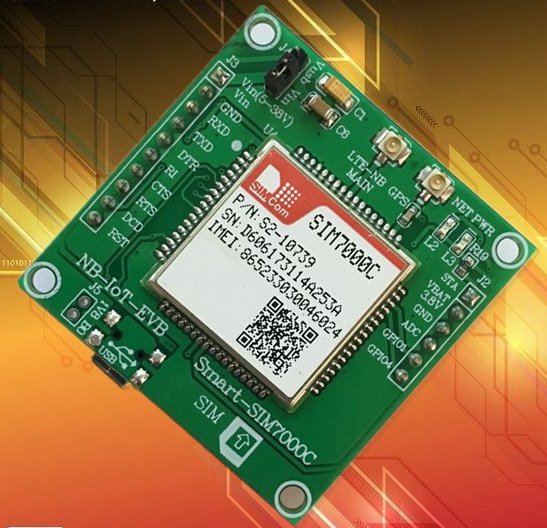

       Smart-SIM7000C NB-IOT開發模塊。支持LTE CAT-M1（eMTC）、NB-IoT和GPRS/EDGE，，支持USB通訊供電、外接
        5V-38V供電，不支持語音功能，采用Mcro-SIM卡自彈卡槽。 可接3.7-4.2V鋰電池；
        支持TCP/IP/UDP、PPP/SMS/EMAIL、FTP/HTTP/SSL等功能。

        支持WINDOWS、LINUX、安卓驅動。

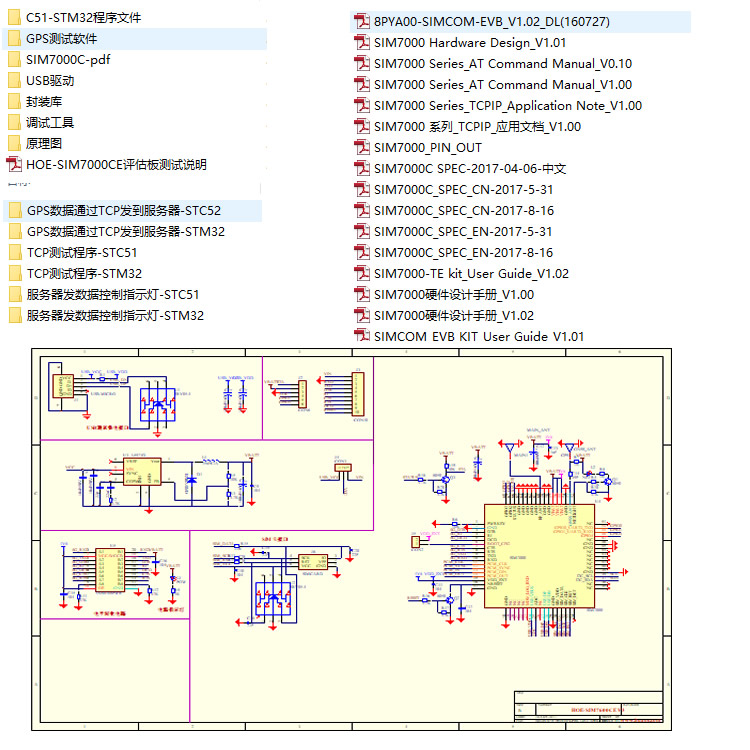

        提供C51/STM32測試源碼。

        提供原理圖/封裝庫等文件。
        支持GPS.GNSS,北斗定位。

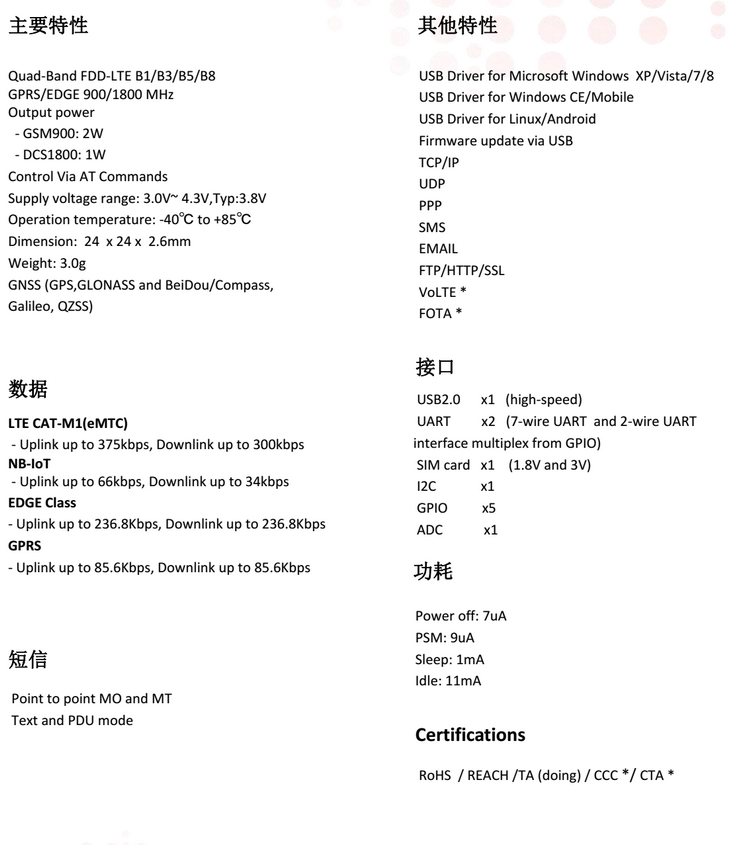

SIM7000C模塊介紹：
SIM7000C是一款多頻LTE-FDD及雙頻GPRS/EDGE無線模塊。模塊采用SMT封裝，支持LTE CAT-M1（eMTC）、NB-IoT
和GPRS/EDGE，數據傳輸速度最高可達到375Kbps。SIM7000C擁有豐富的接口，包括UART，USB2.0，GPIO等，
這也使得模塊具備豐富的拓展性，為用戶的產品開發提供了極大的便利性。
SIM7000C 封裝跟SIM900以及SIM800F系列pin to pin兼容、大部分AT 命令兼容，盡可能縮短客戶研發時間，加快客
戶產品投放市場的速度。SIM7000C模塊是低延遲、中等吞吐量應用的最優解決方案，非常適用于如表計、遠程控制、資產跟蹤、
遠程監控、遠程醫療、移動POS終端和共享單車等物聯網應用。

產品優勢
● 低功耗：模塊功耗低，理論上兩節5號電池可支持10年。
● 廣覆蓋：相比較GSM，LTE CAT-M1和NB-IoT有很強增益，信號覆蓋很廣，這也使得產品在類似地下室之類的位置具備無線通訊能力。
● 支持用戶平滑升級：模塊尺寸為24*24mm，Pin to Pin及AT命令大部分兼容SIM800系列及SIM900系列，方便用戶平滑升級至LTE網絡。

1、尺寸大?。?/span>
     PCB板子尺寸：      45*45mm
     PCB定位孔：4個    40*40間距


2、供電電壓:

     USB供電、鋰電池供電，外接直流 5-38V；
3、天線接口：
    NB-IOT天線接口、GPS天線接口

    接口形式：IPX

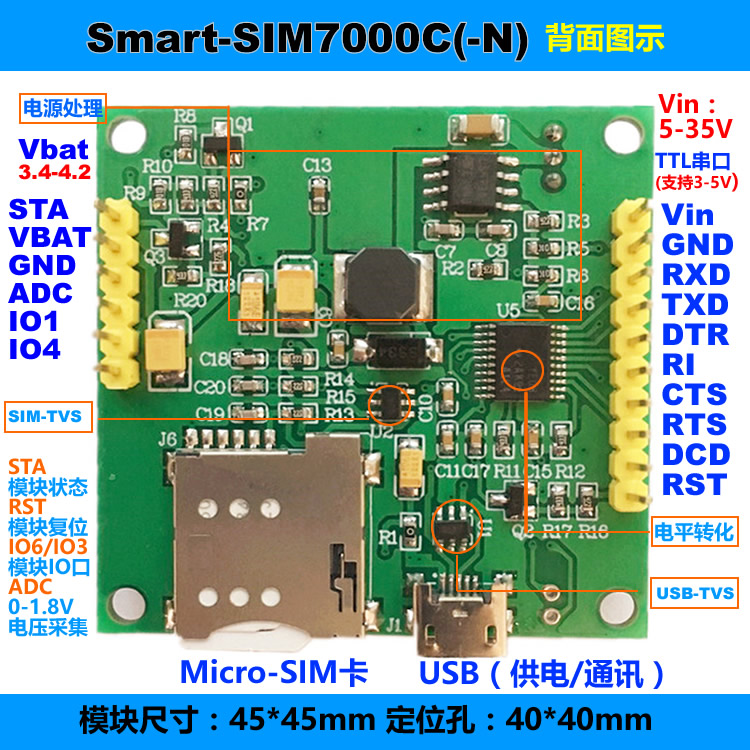

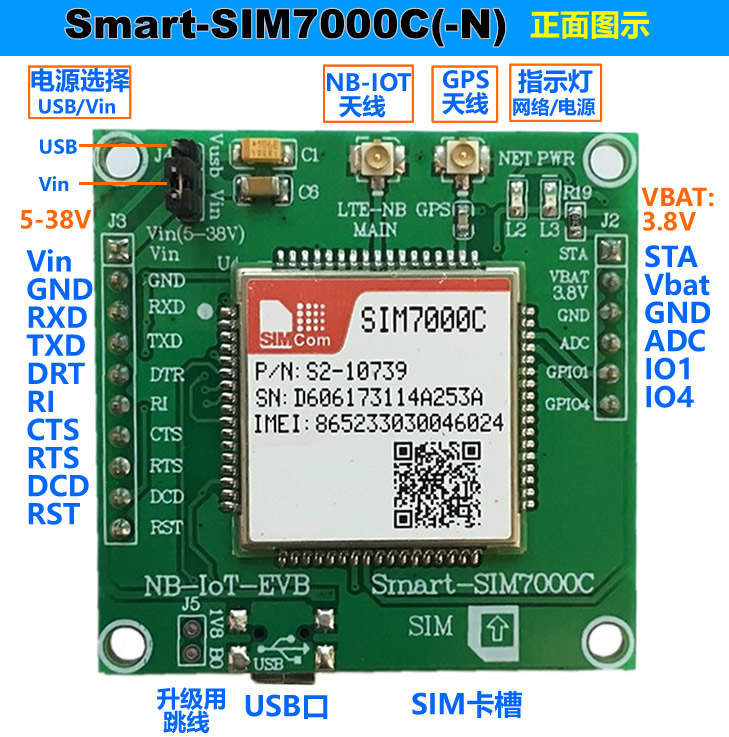

4、串口TTL：
     串口引出2.54間距-6P。
     接口定義：
Vin GND RXD TXD DTR  RI CTS  RTS  DCD RST

STA VBAT GND ADC GPIO1 GPIO4
已經做好1.8V轉3.8/4.0V轉化電路，支持3V/5V電平通訊。

6、USB驅動：


  7、硬件基本功能：
  （1）SIM卡接口（MICRO-SIM）；
  （2）天線接口：NB-IOT天線接、GPS天線接口
  （3）串口TTL接口；

  （4）支持固件升級；
  （5）USB接口：通訊、調試和供電
  （6）指示燈：網絡與電源
