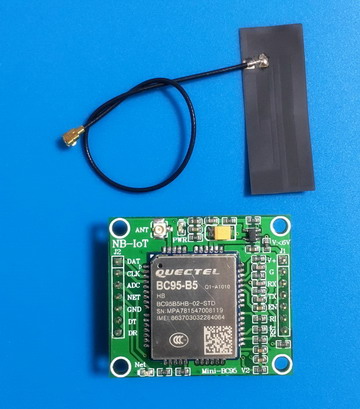

配置1：標配（很貼片天線）

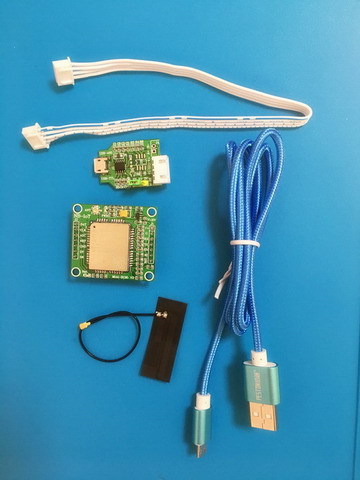

 配置2：標配+USB-TTL測試小板

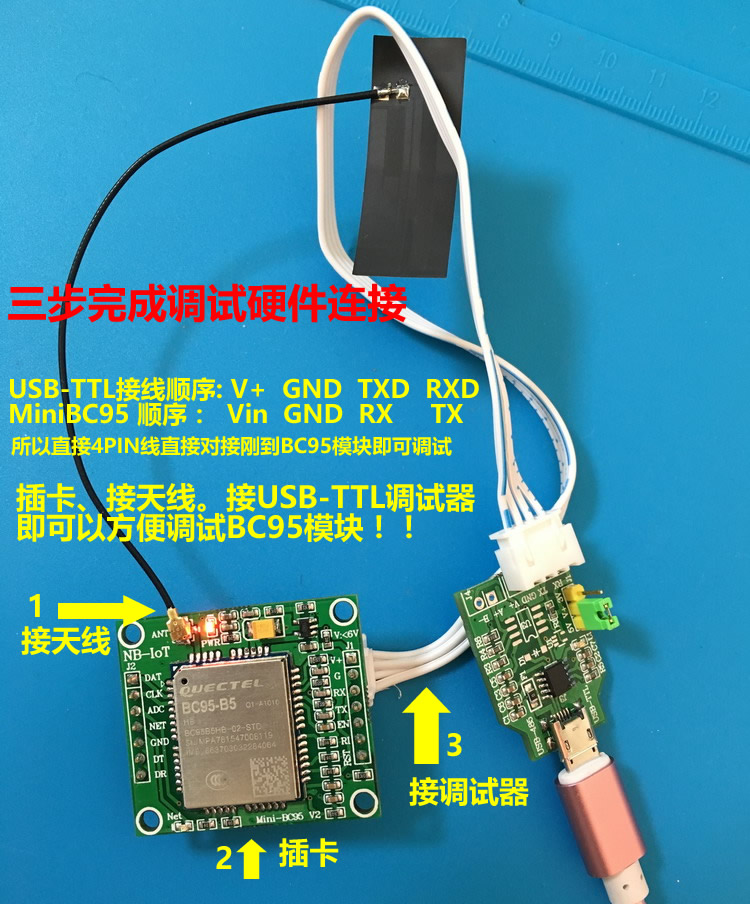

 購買USB-TTL調試器，僅三步就可以進行測試BC95！?。?！

      基于蜂窩的窄帶物聯網（Narrow Band Internet of Things, NB-IoT）成為萬物互聯網絡的一個重要分支。NB-IoT構建于蜂窩網絡，只消耗大約180KHz的帶寬，可直接部署于GSM網絡、UMTS網絡或LTE網絡，以降低部署成本、實現平滑升級。
       NB-IoT是IoT領域一個新興的技術，支持低功耗設備在廣域網的蜂窩數據連接，也被叫作低功耗廣域網(LPWAN)。
       NB-IoT支持待機時間長、對網絡連接要求較高設備的高效連接。據說NB-IoT設備電池壽命可以提高至至少10年，同時還能提供非常全面的室內蜂窩數據連接覆蓋。

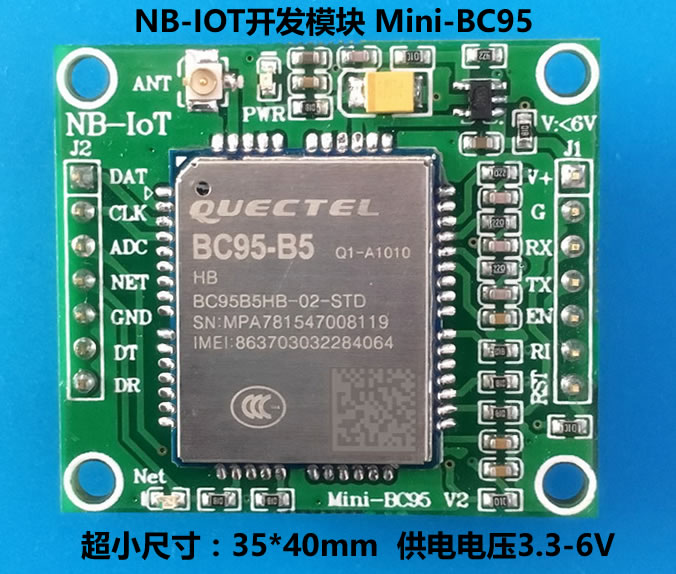

       鑒于此設計Mini-BC95開發模塊，客戶只需要供電，就可以通過TTL串口進行對模塊的測試。大大縮短開發周期。

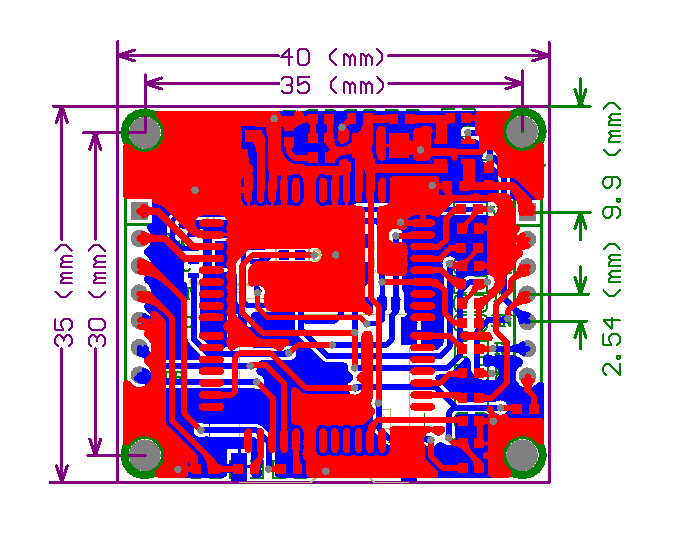

1、尺寸大?。?/span>
     PCB板子尺寸：      35*40mm
     PCB定位孔：4個    30*35間距


2、供電電壓:

    鋰電池供電，外接直流 3.3-6V；
3、天線接口：
    NB-IOT天線接口IPX

    接口形式：IPX
4、串口TTL：
     串口引出2.54間距-7P。

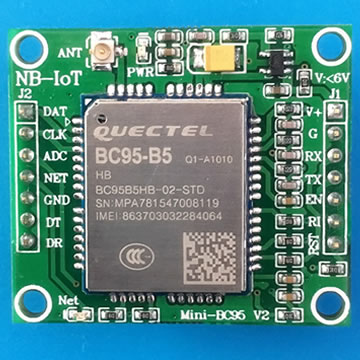

     接口定義：
    Vin GND RXD TXD EN RI  RST

    DAT CLK ADC NET GND DT DR
    TTL電平，支持3V/5V電平通訊。內部已經增加限流電阻。

5、支持協議：

IPV4/IPV6*
UDP/CoAP

6、工作溫度：

-30°C ~ +75°C （此溫度下模塊的相關性能滿足3GPP 標準要求。）

-40°C ~ +85°C （模塊仍能保持正常工作狀態，具備短信、數據傳輸?shù)裙δ?，不會出現不可恢復的故障；射頻頻譜、網絡基本不受影響。僅個別指標如輸出功率等參數的值可能會超出3GPP 標準的范圍。當溫度返回至正常工作溫度范圍時，模塊的各項指標仍符合3GPP 標準。）

7、固件升級：通過TTL串口

8、硬件基本功能：

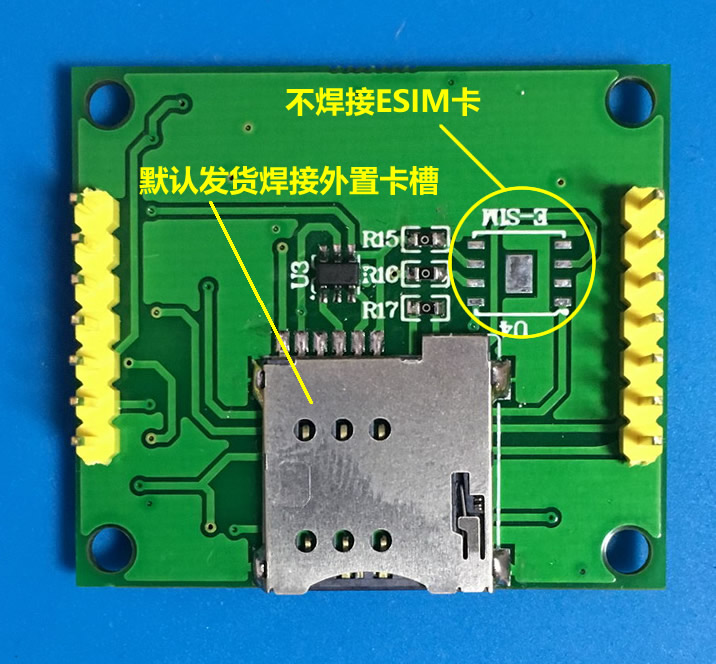

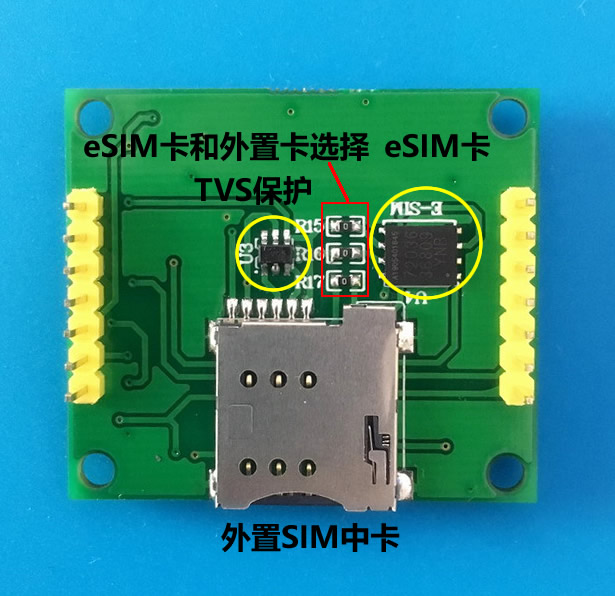

  （1）SIM卡接口（MICRO-SIM），預留ESIM卡接口，客戶可以自己焊接ESIM卡；
  （2）天線接口：NB-IOT天線接
  （3）串口TTL接口；

  （4）支持固件升級；
  （5）TTL串口：通訊、調試
  （6）指示燈：網絡（模塊此功能沒開通）與電源

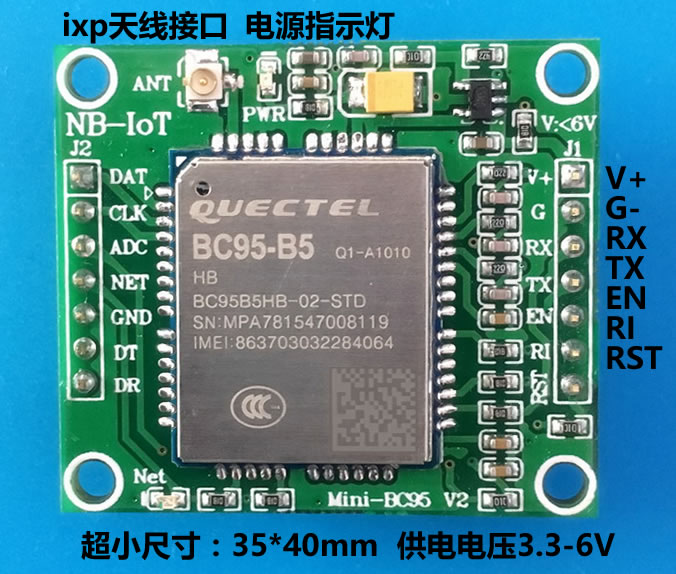

9、接口介紹

Vin: 電源輸入 3.3-6V

GND：電源地
RXD :  模塊TTL串口接收
TXD :  模塊TTL串口發送
EN   ：電源使能，輸出0關閉電源，輸出1 打開電源
RI    : 振鈴提示（備用功能暫未開通，DCE 有URC 輸出或者短信接收時會發送信號通知DTE）
RST ：模塊復位引腳，內部含上拉電阻，低電平復位。

---------------------------------------------------------------------------------

 DAT: SWD_DAT

 CLK：SWD_CLK

 ADC: 模數轉換(10 位模數轉換輸入接口來測量電壓值。該數模轉換接口在Active 模式和Idle 模式下工作。備用功能未開通)

 NET：網絡指示燈（備用功能未開通）

 GND：地

 DT：DBG_TXD 調試串口

 DR：DBG_RXD調試串口
