產品型號: HOE-LCD10803R
外形尺寸: 53mm*35mm
電壓范圍: 直流DC 3V-5V
背光顏色: 藍色/綠色/紅色
供電方式: 外接電源

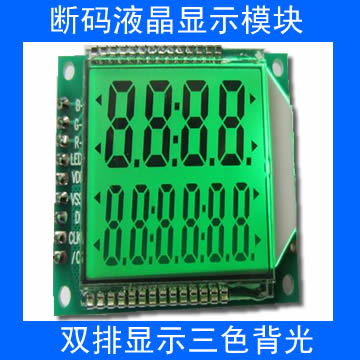

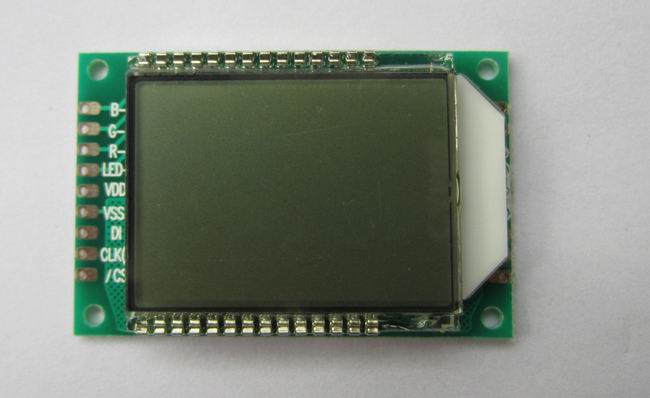

HOE-LCD10803R 8段碼LCD液晶模塊 一個

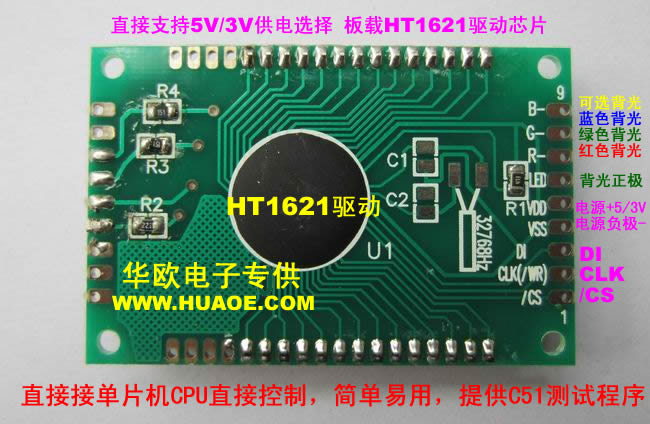

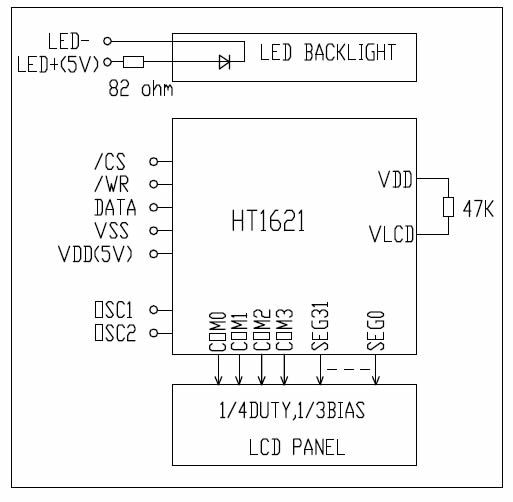

LCD段碼液晶,板載HT1621驅動芯片,CPU直接驅動即可! 提供C51測試代碼
代碼功能:1、顯示時鐘 2、逐點檢測
|
型號 |
HOE-LCD10803R 8段碼LCD液晶模塊 |
|
顯示內容 兩排8 |
第一排88:88 第二排:88:88:88 |
|
組成部件 |

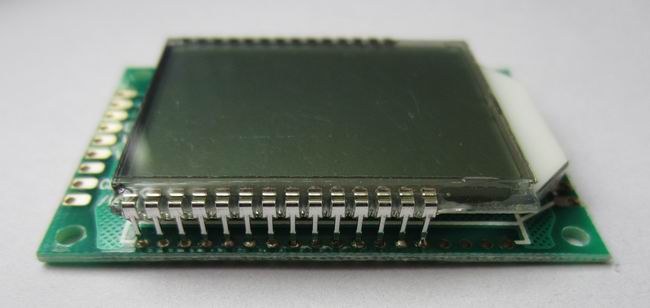

PCB+LED+LCD 帶HT1621驅動綁定 |
|
顯示類型 |
HTN 半透/正顯1/4DUTY,1/3BIAS |
|

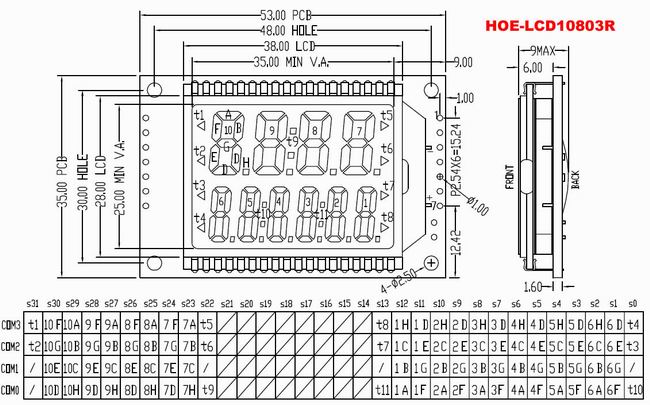

LCD外形尺寸 |
38.0X28.0, 視窗:35.0X25.0 |
|
工作電流 |
約17毫安(背光開) |
|
工作溫度 |
-20°C~70°C |
|
存儲溫度: |
-20°C~80°C |
|
工作電壓 |
3~5V可調 顯示屏驅動電壓:3V |
|
背光 |

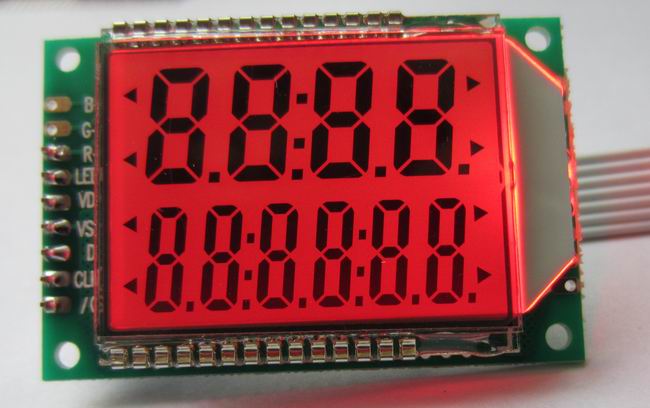

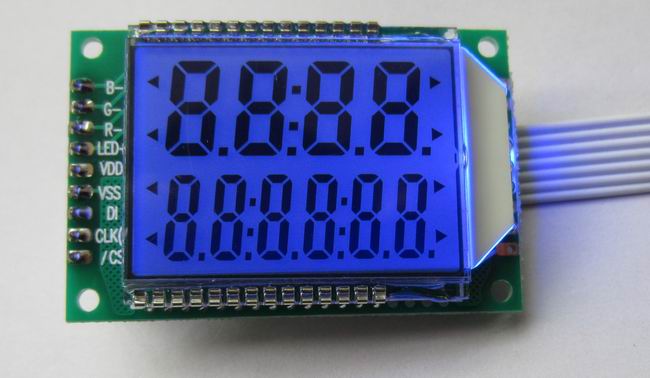

藍*1(或其他顏色) 背光可選藍色綠色和紅色 |
|
視角 |
6:00 |
|
接口 |
三線式串行接口 |
|
接口 |
1、/CS 2.CLK(/WR) 3.DI 4 VSS 5.VDD 6.LED+ 7. LED- |
